Q-PANEL钢面板图片

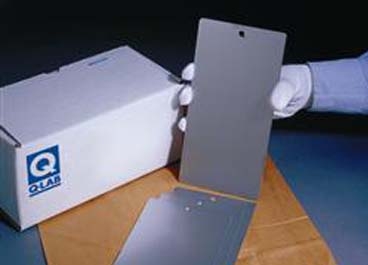

  • Q-PANEL钢面板图片1

Q-PANEL钢面板

50多年来,Q-PANEL钢面板已被世界公认为标准测试基板,能提供均匀、一致的测试表面,用于测试油漆、电镀、粘合剂、密封胶、防锈剂和其它涂料。

  • 型 号Q-PANEL
  • 品 牌Q-LAB【授权证书】
  • 产 地 美国
  • 外形尺寸视规格而定
  • 适用行业
  • 产品特点

    Q-Lab的Q-PANEL标准测试底板可用于由钢和铝制成的各种尺寸表面。,除了我们的标准板,特殊板可订购不同的形状、大小、合金和表面。

Q-PANELQ-PANEL钢面板产品详情 Details

Q-PANEL 测试基板简介

如果涂料测试是可靠和可重复的,那么在底板上从一个到另一个的测试结果必须是完全一致的。不幸的是,普通的民用钢板均显示出广泛的表面特性差异,影响了涂层的附着。

干净

Q-PANEL生产过程会彻底清洁和去除表面的油污。特殊处理会保证所有的试板在包装时是完全干净的。 钢制试板是装在塑料袋中的,数量在20到50个(取决于类型和厚度),再用气相防锈剂装在坚固的纸箱纸盒里,可以存放多年使用寿命。 铝塑板包装除了没有防锈剂,其他与钢制的一样。

一致

三个因素确保了Q-PANEL底板的一致、高质量和低价格:

从选定的工厂采购大量金属

高速生产线自动化生产

在不同的加工阶段严格检验

方便

提供试板预清洁,使用6mm (¼”) Q形孔(这是我们的商标,客户质量的保证)。出于安全和便于操作的考虑,试板制成圆角,并去掉了边缘的毛刺。我们的涂料测试底板库存超过100万块,意味着95%的订单可直接从库存中出货。在大多数情况下,试板开箱就可以使用。

Q-panel钢面板

Q-panel 钢面板

钢面板由标准低碳、冷卷钢按符合 ASTM A1008/1010, A-109 和 QQS-698 的标准制成。

QD 型,平滑抛光钢面板

QD 型,平滑抛光钢面板有一个平滑、明亮的抛光面,这是由钢铁厂以平滑打磨辊子所制成。由于QD型是我们最平滑的面板,建议在测试光泽和颜色时使用。QD 型价格较为低廉,它是针对许多一般性应用的最佳选择。然而,我们不建议在物理和侵蚀测试中使用QD面板。

R 型非光滑未抛光钢面板

R 型非光滑未抛光钢面板是一个由粗糙钢卷制成的不光滑抛光面板。这种不光滑抛光是一般目的金属板应用的代表。由于它们更厚一些,R 型面板比 QD 型更牢固。

S 型打磨 (磨光) 钢面板

S 型打磨 (磨光) 钢面板 与 R 型所用钢材相同,只是我们以研磨剂对一面进行了磨光,直到出厂表面被完全除去。这样得到的表面,看起来与“经过拉绒”的光滑表面一样。打磨(磨光)表面通常有着比钢厂抛光更好的粘合结果。尽管打磨面板不能代表任何通常用于油漆的特定钢表面,它们被广泛应用,因为它们可提供用于测试的标准化表面。

D型质薄、灵活(光滑抛光)钢面板

D型质薄、灵活(光滑抛光)钢面板是一个非常薄且灵活的带有如同QD类光滑表面的面板。它成本低廉,并只有几个尺寸。

DT型镀锡钢面板

DT型镀锡钢面板与D型使用同样的钢材,只是镀有一层明亮流回抛光的锡面。有些政府标准要求使用这种面板。

RS型粘合面板 (打磨抛光)

RS型粘合面板 (打磨抛光) 提供 0.063 x 1 x 4 英寸 (1.5 x 25 x 101 毫米) 尺寸,可用于粘合剂测试。它们的表面抛光与我们的 S 型很相似。这些面板比我们通用的钢面板更厚也更硬,足以应付对高强度粘合剂的重叠剪切力的测试。

R-44-T 型和 S-44-T 型 Taber® 研磨器面板

R-44-T 型和 S-44-T 型 Taber® 研磨器面板 经过特殊设计,用作 Taber 研磨器的测试器。它们是 0.032 x 4 x 4 英寸 (0.8 x 101 x 101 毫米),在中央带有一个孔。它们的表面光洁度分别对应我们的 R 型和 S 型面板。

SS 型不锈钢面

SS 型不锈钢面 板由 304 不锈钢合金制成,并可提供两个尺寸。它们没有悬挂孔。

Q-panel各型号钢面板参数

  QD型 R型 S型 D型 DT型 RS型
厚度 0.020"
(0.5mm)
0.032"
(0.8mm)
0.032"
(0.8mm)
0.010"
(0.25mm)
0.010"
(0.25mm)
0.063"
(1.5mm)
抛光 光滑 不光滑 打磨 光滑 镀锡 打磨
粗糙度(微英寸) <20 25-65 20-50 <20 <20 20-50
ASTM 规格. A1008/1010 A1008/1010 A1008/1010 A625 A599 A109
联邦钢材规格 QQ-S-698 QQ-S-698 QQ-S-698 QQ-S-698 QQ-S-698 QQ-S-698
韧度 1/4 硬 1/4 硬 1/4 硬 T4 T2 1/2 硬
硬度(Rockwell) B50-B65 B50-B65 B50-B65 B62-71 B50-B65 B70-B85
张力(psi) 54,000 54,000 54,000 54,000 48,000 64,000

Q-panel各型号钢面板尺寸及包装规格

类型 概述 型号 尺寸(英寸) 包装规格(片/盒) 每盒重量(磅)
Type QD 光面 QD-2-3.5 2 x 3.5 x 0.020 500 21
QD-24 2 x 4 x 0.020 600 26
QD-2.75-4 2.75 x 4 x 0.020 400 24
QD-35 3 x 5 x 0.020 400 34
QD-36 3 x 6 x 0.020 400 41
QD-39 3 x 9 x 0.020 200 31
QD-46 4 x 6 x 0.020 200 28
QD-48 4 x 8 x 0.020 200 38
QD-412 4 x 12 x 0.020 150 43
QD-612 6 x 12 x 0.020 150 64
Type R 粗糙面 R-2-3.5 2 x 3.5 x 0.032 300 20
R-35 3 x 5 x 0.032 250 36
R-36 3 x 6 x 0.032 250 43
R-39 3 x 9 x 0.032 125 33
R-46 4 x 6 x 0.032 200 45
R-48 4 x 8 x 0.032 125 38
R-412 4 x 12 x 0.032 100 46
R-612 6 x 12 x 0.032 100 68
Taber®磨耗 R-44-T 4 x 4 x 0.032 250 38
Type S 磨光面板 (单面) S-35 3 x 5 x 0.032 250 36
S-36 3 x 6 x 0.032 250 43
S-39 3 x 9 x 0.032 125 33
S-46 4 x 6 x 0.032 200 45
S-48 4 x 8 x 0.032 125 38
S-412 4 x 12 x 0.032 100 46
S-612 6 x 12 x 0.032 100 68
Taber®磨耗 S-44-T 4 x 4 x 0.032 250 38
Type D 光面 D-36 3 x 6 x 0.010 800 42
D-46 4 x 6 x 0.010 400 28
Type DT 镀锡板 DT-36 3 x 6 x 0.010 800 40
Type SS 不锈钢 (无孔) SS-36 3 x 6 x 0.037 250 47
小板 (无孔) 粗糙面 R-13 1 x 3 x 0.032 100 3
磨光面板 RS-14 1 x 4 x 0.063 100 7
不锈钢 SS-13 1 x 3 x 0.037 100 4

购买咨询 Purchase consulting

匿 名:请问粉末涂料的盐雾试验一般用什么板 2016/8/5 15:22:32
答 复:

用于盐雾测试,有铝板和钢板两种。主要针对产品的实际应用来分的。

耐盐雾测试

Corrosion (on bare steel) 耐盐雾(光面钢板上)

R36,QD36

直接喷在钢板上

Corrosion (on pretreated steel) 耐盐雾(经预处理钢板)

R36-I

喷在经过磷化的钢板上

Corrosion (on bare aluminum)耐盐雾(光面铝板上)

A35

直接喷在铝板上

Corrosion (pretreated aluminum)耐盐雾(经预处理铝板)

AL35

喷在经过预处理的铝板上
